產品介紹

KF-50是我公司最新研發生產的新一代智能燃?xì)釶E管道探測儀，是基于公司歷代版本的PE管道探測儀基礎上研發升級的重磅產品，相比以往系列的PE管道探測儀，KF-50在外觀及適用性等功能上全面進行重新設計，發射機的單體智能觸屏式設計，強悍的外觀及輕巧便捷的手提方式更加適應各種現場探測環境，接收機增加頻譜自動識別、掃面探測、管道地圖、探測軌跡等功能，全新一代智能燃?xì)釶E探管儀突出的大埋深管道探測能力，具有更智能、更便捷、更準確的優勢。

產品原理

  PE探管儀工作原理是通過音頻器發射裝置向管道內發射特定頻率的聲波信號，信號沿管道定向傳播至遠端，該聲波信號在管道壓力氣體中定向傳播的同時，通過管壁土壤立體傳播至地面；通過接收機在地面上捕捉該聲波信號，通過持續接收信號的音量區找到該管的垂直擾動范圍而做到精確定位。

產品特點

突出大埋深管道探測能力 發射機可任意調節頻率，通過發射低頻振動信號，增加聲波振動穿透能力實現大埋深和長遠距離探測，全頻段頻譜信號分析人耳無法識別的低頻信號，達到大埋深遠距離探測目的。

探測智能化 接收機主界面增加頻譜智能自動識別、探測掃面、管道地圖、探測巡線軌跡等功能，使得現場探測方式和獲取的管道探測信息更加豐富，便于操作人員快速識別管道在地下的準確位置；

安全便捷化 信號接收分析系統采用APP開發模式，配置工業級防爆防水平板電腦，也可安裝在安卓手機上接收信號，結合衛星定位系統、5G通信系統及wifi、藍牙通信功能實現整機無線數據傳輸和指令控制，接收機和發射機之間采用5G數據傳輸，可實時查看、控制發射機狀態，控制指令不受距離限制，主機和傳感器通過wifi連接擺脫有線連接易損繁瑣的問題。

數據可視化 現場探測的數據及掃面圖像、探測測繪成果、現場管線存在問題（現場圖片、文字描述）等內容，可導出形成探測報告的過程記錄資料，地圖功能可保存現場探測數據形成管道圖。

云平臺數據傳輸 通過4G信號與云平臺連接，無線距離中轉數據信息，實現無距離遠程遙控，預留與燃?xì)夤镜墓芫W(wǎng)數據平臺對接接口，數據可實時傳回室內進行分析判斷。

關注[礦發信息]公眾號，獲取設備詳細資料，資料內容包括：

公司介紹

1.智能PE探管儀

產品介紹

產品原理

產品特點

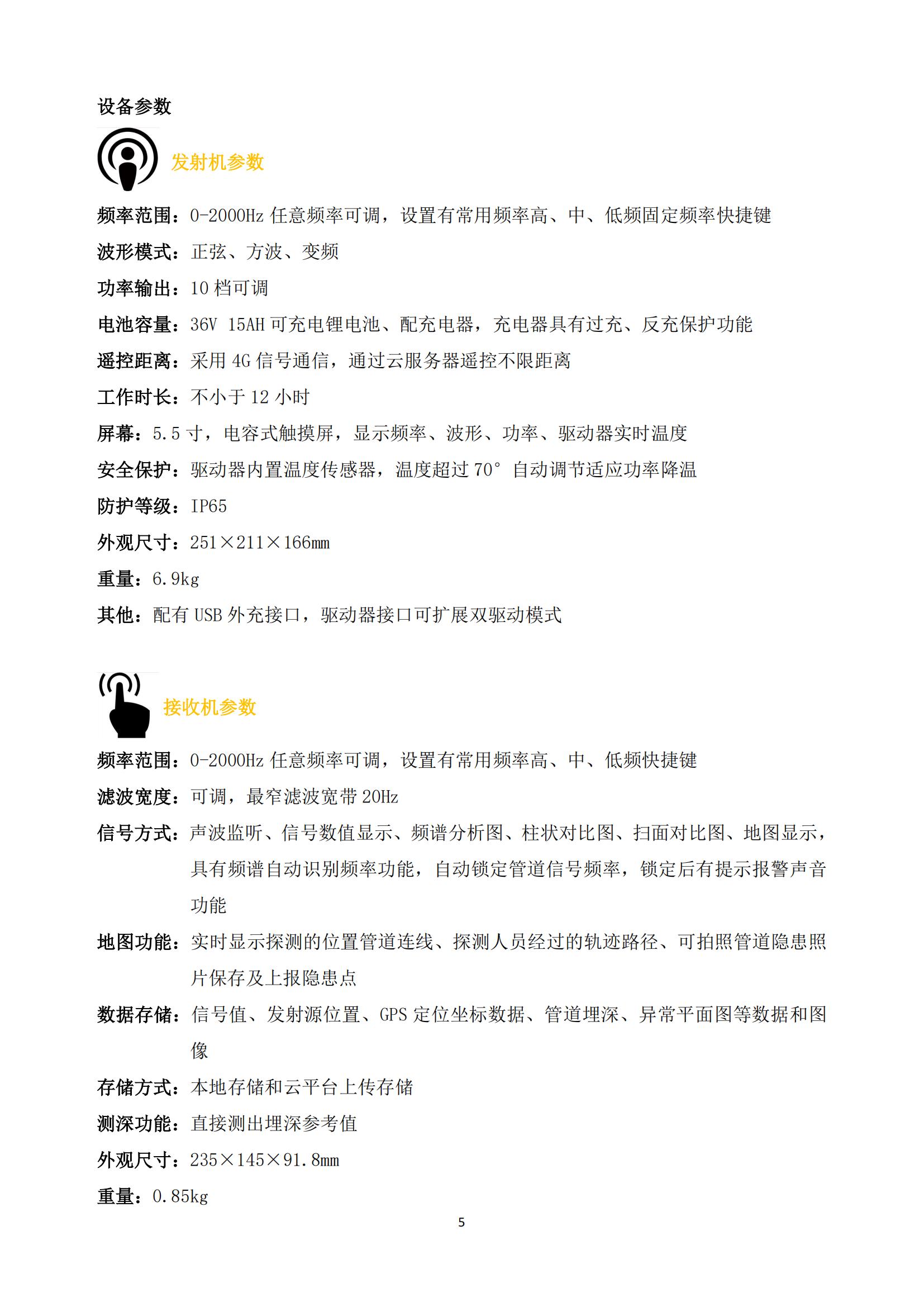

設備參數

設備配置

應用場景

應用案例

2.軟件注冊于安裝

2.1.安裝包傳輸

2.2.連接網絡

2.3.連接傳感器

2.4.探管儀注冊

2.5.屏幕操作設置

2.6.屏幕適配

3.設備界面功能及操作

3.1.發射機

3.2.接收機

3.2.1.平板接收機常用操作

3.2.2.啟動“探管儀”APP

3.2.3.接收機探測界面

3.2.4. 【巡檢】-查看歷史工程、軌跡-隱患上報

3.2.5. 【同步】-與發射同步、遙控發射機

3.2.6. 【測深】-根據信號值測深

3.2.7. 【掃面】-復雜管線探測模式

3.2.8. 【設置】-傳感器連接、授權管理、系統設置、關于本機

3.2.9. 【探測模式】-頻譜模式、柱狀圖模式

4.現場設備安裝

4.1驅動器安裝接口類型

4.2發射機驅動器安裝

4.3 發射機啟動

4.4 設備充電注意事項

5.現場管線探測方法

5.1燃?xì)釶E管道直線點探測

5.2 彎頭的探測

5.3三通點的探測

5.4 管道出入土點及套管探測

5.5 復雜管道探測

5.6 探測信號分析

5.7 深度探測方法

5.8 大埋深管道探測方法

5.9 如何提高燃?xì)釶E探測準確性

5.9.1.多截面探測法是保證探測精度的有效方法

5.9.2.統計學是精準定位的基礎

6.如何正確使用聲波頻率

6.1.精度最大化-要測得更加準確用什么頻率？

6.2.要測得深-用什么頻率？

6.3.超遠距離探測-用什么頻率？

7.多普勒效應對頻率的影響

8.探測過程中各種常見問題與解決辦法

8.1.聲波測不了鋼管？加套管后信號差？

8.2.土層、綠化帶里比硬質路面更容易測？

8.3.管道沒通氣，可以測嗎？

8.4.同點反復測量時得到的信號強度不一樣？

8.5.PE管道之間夾著鋼制管道怎么辦？

8.6.頂管如何尋找出入土點？

8.7.特征點如何準確探測？

8.8.管道在土壤含水較高地下環境如何探測？

8.9.閥與閥之間距離過遠，怎么辦？

9.為什么要靠圖紙資料才能更準確地探測燃?xì)釶E管道？

10.定向穿越燃?xì)釶E管道探測項目還可以這樣測

10.1.定向穿越燃?xì)夤艿赖孛嫣綔y難點

10.2.定向穿越燃?xì)夤艿赖孛嫣綔y方法

10.3.定向穿越燃?xì)夤艿捞綔y案例

11.燃?xì)夤艿捞綔y項目如何驗收通過？

11.1.提交正確的成果是什么？

11.2.為什么出現探測的錯誤，該怎么探？

有關地下燃?xì)釶E管道探測的技巧，都在這個手冊里面，因?yàn)樘罅朔挪簧蟻恚枰乃搅墨@取。
